精密鑄造
精密鑄造，指的是獲得精準尺寸鑄件工藝的總稱。相對于傳統砂型鑄造工藝，精密鑄造獲的鑄件尺寸更加精準，表面光潔度更好。它包括：熔模鑄造、陶瓷型鑄造、金屬型鑄造、壓力鑄
?產品咨詢???????
?+86-18206283537
詳情介紹

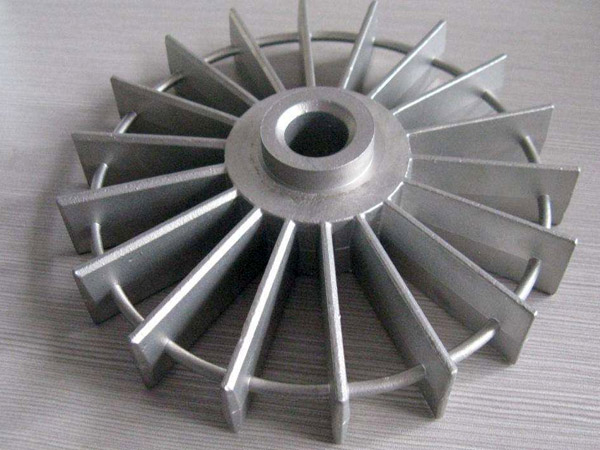

精密鑄造，指的是獲得精準尺寸鑄件工藝的總稱。相對于傳統砂型鑄造工藝，精密鑄造獲的鑄件尺寸更加精準，表面光潔度更好。它包括：熔模鑄造、陶瓷型鑄造、金屬型鑄造、壓力鑄造、消失模鑄造。
精密鑄造又叫失蠟鑄造,它的產品精密、復雜、接近于零件后形狀，可不加工或很少加工就直接使用，是一種近凈形成形的先進工藝。
產品發展
精密鑄造又叫失蠟鑄造,它的產品精密、復雜、接近于零件后形狀，可不加工或很少加工就直接使用，故熔模鑄造是一種近凈形成形的先進工藝。
熔模技術發展使熔模鑄造不僅能生產小型鑄件，而且能生產較大的鑄件，較大的熔模鑄件的輪廓尺寸已近2m，而較小壁厚卻不到2mm．同時熔模鑄件也更趨精密，除線形公差外，零件也能達到較高的幾何公差．熔模鑄件的表面粗糙度也越來越小，可達到Ra0.4μm。
影響精度因素
一般情況下，精密鑄造件尺寸精度是受鑄件結構、鑄件材質、制模、制殼、焙燒、澆注等多方因素影響的，其中任何一個環節設置、操作不合理都會使鑄件的收縮率產生變化，導致鑄件尺寸精度與要求有偏差。以下是可造成精密鑄件尺寸精度缺陷的因素：
（1）鑄件結構的影響：a. 鑄件壁厚，收縮率大，鑄件壁薄，收縮率小。 b. 自由收縮率大，阻礙收縮率小。
（2）鑄件材質的影響：a. 材料中含碳量越高，線收縮率越小，含碳量越低，線收縮率越大。 b. 常見材質的鑄造收縮率如下：鑄造收縮率K=(LM-LJ)/LJ×100%， LM為型腔尺寸，LJ為鑄件尺寸。K受以下因素的影響：蠟模K1、鑄件結構K2、合金種類K3、澆注溫度K4。
（3）制模對鑄件線收縮率的影響：a.射蠟溫度、射蠟壓力、保壓時間對熔模尺寸的影響以射蠟溫度最明顯，其次為射蠟壓力，保壓時間在保證熔模成型后對熔模最終尺寸的影響很小。 b.蠟(模)料的線收縮率約為0.9-1.1%。 c.熔模存放時，將進一步產生收縮，其收縮值約為總收縮量的10%，但當存放12小時后，熔模尺寸基本穩定。 d.蠟模徑向收縮率僅為長度方向收縮率的30-40%，射蠟溫度對自由收縮率的影響遠遠大于對受阻收縮率的影響(射蠟溫度為57-59℃，溫度越高收縮越大)。
（4）制殼材料的影響：采用鋯英砂、鋯英粉、上店砂、上店粉，因其膨脹系數小，僅為4.6×10-6/℃，因此可以忽略不計。
（5）型殼焙燒的影響：由于型殼的膨脹系數小，當型殼溫度為1150℃時，僅為0.053%，因此也可以忽略不計。
（6）澆鑄溫度的影響：澆注溫度越高，收縮率越大，澆注溫度低，收縮率越小，因此澆注溫度應適當。
工藝流程
壓蠟（射蠟制蠟模）---修蠟----蠟檢----組樹（臘模組樹）---制殼（先沾漿、淋沙、再沾漿、后模殼風干）---脫蠟（蒸汽脫蠟）-------模殼焙燒--化性分析--澆注（在模殼內澆注鋼水）----震動脫殼---鑄件與澆棒切割分離----磨澆口---初檢（毛胚檢）---拋丸清理-----機加工-----拋光---成品檢---入庫
鑄造生產流程大體就是這樣總的來說可以分為壓蠟、制殼、澆注、后處理、檢驗
壓蠟包括（壓蠟、修蠟、組樹）
壓蠟---利用壓蠟機進行制作臘模
修蠟---對臘模進行修正
組樹---將臘模進行組樹
制殼包括（掛沙、掛漿、風干)
澆注包括（焙燒、化性分析也叫打光譜、澆注、震殼、切澆口、磨澆口）
后處理包括（噴砂、拋丸、修正、酸洗）
檢驗包括（蠟檢、初檢、中檢、成品檢）
相關產品
2019-05-22
機床立柱,機床立柱鑄件,立柱鑄件簡介，機床立柱材質：常見的為HT250，這種材質強度、耐磨性、耐熱性均較好、抗拉力強，使用壽命長、減振性良好，鑄造性能較優，需進行人工時效處理。除...[詳細]
2019-05-23
選擇我們的理由：三大體系一體化認證企業，滬東鑄造通過ISO9001質量管理體系、CE認證、中國鑄造協會會員、江蘇AAA級重合同守信用單位。中頻感應爐、大型天然氣熱處理爐、大型噴拋丸清理機...[詳細]
2019-05-22
機床鑄件又可以稱為大型鑄件、床身、底座、鞍座、工作臺等。滬東鑄造生產的機床鑄件特點：耐磨性與消震性好、工藝性能好。機床鑄件簡介：一、機床床身標準：GB9439—88，二、床身的特點...[詳細]
